MSI H510M-A PRO Motherboard, Micro-ATX – Supports Intel Core
MSI H510M-A PRO Motherboard, Micro-ATX – Supports Intel Core 11th Gen Processors, LGA 1200 – 2 x DIMMs (3200MHz), 1 x PCIe 4.0 x16, 1 x M.2 Gen3, USB 3.2 Gen1, 1G LAN, HDMI 2.0b
Gen3 M.2 Connector
The H510M-A PRO motherboard features MSI’s Turbo Gen3 M.2 slot:
- 1 x Gen3 x4 32Gb/s
*Supports SATA 6Gb & 2242/ 2260/ 2280 storage devices
2 x DDR4 Dual Channel (3200 MHz)
DDR4 Boost: A fully-isolated DDR circuit delivers pure data signals for optimal overclocking performance.
XMP profiles in MSI BIOS are MSI OC LAB checked and can be easily enabled with auto power settings for optimized memory speed and stability.
Stay Connected
1G LAN: A 1Gbps LAN controller delivers a premium network experience.
USB 3.2 Gen 1 Type-A: Connect to devices and transfer files at high bandwidth rates: 5Gb/s.
HD Audio: 7.1-Channel High Definition Audio with Audio Boost.
Display Ports: FeaturesHDMI 2.0b (4K/60Hz) & legacy VGA ports
 |  |  | |
|---|---|---|---|

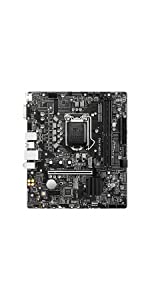

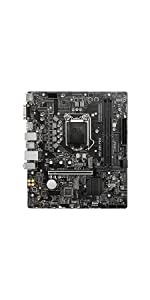

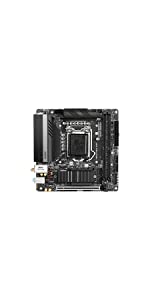

| Form Factor | Micro-ATX | Micro-ATX | Mini-ITX |
| Memory Support | 2 x DIMMs (3200MHz) | 2 x DIMMs (3200MHz) | 2 x DIMMs (3200MHz) |
| Graphics Card Support | PCI-e 4.0 x16 slot | PCI-e 4.0 x16 slot | PCI-e 4.0 x16 slot |
| SSD Storage | 1 x M.2 Gen3 x4 slot | 1 x M.2 Gen3 x4 slot | 1 x M.2 Gen3 x4 slot |
| M.2 Shield Frozr | Top | ||
| Audio | 8-Channel (7.1) HD Audio with Audio Boost | 8-Channel (7.1) HD Audio with Audio Boost | 8-Channel (7.1) HD Audio with Audio Boost |
| LAN | 1G | 1G | 2.5G |
| WiFi & Bluetooth | Intel WiFi 6 AX201, Bluetooth 5.1 | ||
| Video Ports (Requires Processor Graphics) | HDMI 2.0b (4K/60Hz) & VGA | HDMI 2.0b (4K/60Hz), DP 1.4 (4K/60Hz), VGA | HDMI 2.0b (4K/60Hz) & DP 1.4 (5K/60Hz) |
| Weight: | 699 g |
| Dimensions: | 23.6 x 20.2 x 5 cm; 699 Grams |
| Brand: | MSI |
| Model: | 7D22-009R |
| Colour: | Black |
| Batteries Included: | No |
| Manufacture: | MSI |
| Dimensions: | 23.6 x 20.2 x 5 cm; 699 Grams |
Scheda madre molto compatta e totalmente funzionale per una build standard, contiene tutto, o quasi. Tralasciando che sacrifica 2 slot ram, e quindi ne rimangono solo due, ma questo non per niente un problema dato che comunque quasi sempre si vanno ad usarne solo 2 a prescindere.
L’unico diciamo problema, che mancano i connettori RGB e ARGB. infatti se volete gli rgb,
Le soluzioni sono
1. Possedere un case che contenga un Fan Hub, oppure prenderne uno apparte.
2. Avere un cavo Sata to Argb pin oppure Sata to Rgb pin.
dato che come vedete dalle foto lo spazio per metterli ci sono, ma questo modello ne privo, e metterli a parte non funziona… ho gi provato, la corrente non passa.
Per il resto una magnifica scheda madre itx e funziona correttamente senza problemi, se attuate una delle soluzioni che vi ho esplicato prima, potrete anche connettere gli rgb alla scheda madre e sincronizzarli.
Msi macht meist solide gnstige Boards, ich habe es zurckgegeben weil noch kein Bios fr meinen Raptorlake CPU drauf war vermute ich.
Allgemein mchte ich jenen raten, die nicht soviel Zeit und Wissen haben sich mit bestimmten Problemchen von Low-End Boards rumzuschlagen ein etwas hheres Mainboard zu kaufen – am Ende fhrt man da meist solider. Ich hatte jetzt auch wieder zu tun mit meinem neuen Gigabyte-Board was erstmal diverse Zicken hatte und einige Stunden Troubleshooting erforderte. Na jetzt lufts – aber das hhere Gigabyte Board was ich zuvor hatte (auch 1700) hat absolut anstandslos alles mitgemacht, ist direkt gestartet etc.
Je suis content avec la carte mre, facile monter, trs simple. Guide d’utilisation. Il vient avec une pile, cble SATA. Super produit.
Elle fait le job! Pour le gaming a passe crme ! Trs bien pour les jeux et applicatifs
It is a basic cheap board, and serves its purpose for routine tasks.
It isn’t meant for heavy work or heavy gaming.
I use higher-end boards/processors for heavier tasks.
These will serve the purpose of basics like Office, emails, Tally, and such—light editing without any heavy effects, etc.
Cheaps means basic.
Nada malo que decir, me funciona y hace lo que tiene que hacer.
Compared this with a Z690 chipset mother board and two different CPU’s and I was shocked at the performance of the bargain basement MSI PRO H610M-G, yes only one M.2 slot on the MSI PRO H610M-G with no front usb 3.0 plug on mother board and no usb 3.2 GEN 2 on rear and the one M.2 slot on the mother board is a GEN 3, Z690 has the usb plugs front and rear and two M.2 slots both GEN 4.
My bench marks were run with the Z690 M.2 slot fitted with a WD Black SN850 GEN 4 drive.
To be honest from what I know now the M.2 GEN 4 drive is supper quick in testing but it the real world you really don’t see the difference in speed to a GEN 3 drive, as for total performance between the two mother boards the 75 MSI PRO H690M-G came out on top more times than the 150 Z690.
As for power drawn from the wall socket, the H610 uses less at idle 25-27 watts (5-6 watts) less than the Z690, 5 or 6 watts sounds like nothing but to put it another way on average the Z690 uses over 21% more power at idle, at full power both mother board draw the same within 1 or 2 watts.
I am building a new work station for AutoCad and been running a test for many years now and always run new Pc’s through this test, first time I ran the test, many years ago it took 2 minuets 30 seconds, today it is a little quicker 9.27 seconds with the MSI PRO H610M-G and 9.12 seconds with the Z690, can’t explain why the Z690 is faster in this test, but it is. CPU’s used in test Intel I5 12500 and I5 13500.
Excellente carte, prix modr, parfait pour la bureautique avec un pentium I3
Buona scheda madre di ultima generazione, che ho equipaggiato con un processore i3, una momoria ssd m2 nvme, 3 gb di ram, devo dire che l’accensione veramente rapida, giusto una manciata di secondi ed il pc pienamente operativo, sicuramente un buon compromesso per un pc casalingo veloce ed economico.
Ottima scheda madre in linea con la qualit della MSI unica pecca nello scatolo non ce’ traccia del manuale della mainboard poi mi sono reso conto che per risparmiare sulla carta era sul supporto ottico allegato in formato digitale ma abituato da sempre a trovarlo nella confezione sono andato in panico e gi pensavo al reso, anche sul sito ufficiale MSI nelle foto non trovate il manuale ma lo trovate in formato digitale tramite il supporto, comunque scheda madre validissima.
Processore I5 12400F + 16 GB DDR 3200
MSI PRO H610M-B
E’ una scheda madre con chipset Intel H610 nel formato M;
Adatta per accogliere le CPU Intel di 12 generazione,
particolarmente indicata per CPU di fascia media (i5)
e bassa(i3),Tuttavia supporta senza particolari
problemi anche gli Intel i9;
la dotazione ovviamente ridotta al minimo,ma ha tutto
quello che serve per una configurazione adeguata alla
spesa:
Pannello posteriore:
HDMI 2.1,VGA,4 porte USB 2.0,due porte USB 3.0,Porta lan da 1 Gbit,
tre ingressi per audio,line in e microfono,una porta PS2.
Il modello “MSI PRO H610M-G” ha in pi un uscita Display port
e qualche connessione aggiuntiva sulla scheda madre per strisce
led RGB e ARGB.
Connessioni all’interno della scheda madre:
2x slot per memorie DDR4 fino a 3200MHz in dual channel
N.B. Solo una clip per banco di tipo ad incastro,l’altra fissa,
quindi bisogna prestare un minimo di attenzione quando si
installano i moduli affinch si fissino bene.
PCI-Express 4.0 x16 (per la scheda grafica)
1x slot M2 3.0 (per ssd NVMe-M2)
4x connettori Sata6
se si usa un ssd NVMe-M2 la porta Sata6 n.7 non attiva
1x slot M2_WIFI1 (per schedina Wifi non inclusa in confezione)
1x connettore PCI_E2 x1
1x connettore per due porte USB 2.0 frontali (quelle del case)
1x connettore per l’audio e microfono frontali (quelli del case)
1x connettore a 4 pin RPM CPU Fan (la ventola del dissipatore)
1x connettore a 4 pin RPM SYS fan (una seconda ventola all’interno del case)
Per le connessioni elettriche della scheda + alimentazione della CPU
dai un occhiata alle mie foto o sul sito MSI per maggiore chiarezza.
Le fasi di alimentazione sono 7+2+1,molto basiche ma sufficienti a tenere
a bada CPU non overcloccabili,meglio ancora se di fascia medio/bassa.
bios graficamente carino ma monocromatico,ricco di informazioni in
tempo reale con una sezione avanzata per utenti esperti.
per salvare le modifiche basta premere F10 e confermare.
Confezione :
Scatola esteticamente carina e nulla pi,la dotazione ridotta al minimo,
troviamo la scheda madre imbustata e con sigillo adesivo,due cavi Sata6
di colore rosso,una bustina con la vite di serraggio per l’SSD NVMe M2,
un folder con QR code per scaricare il manuale in pdf,una guida
rapida all’installazione della CPU.
Non prevede viti di serraggio al case e non c’
il manuale cartaceo completo.
Spedizione :
A cura di Amazon,quindi rapida,sicura e
conforme agli standard dell’azienda.
Considerazioni finali :
Comprata per una configurazione a basso costo,ci ho montato un Intel I3 1200F
e due banchi di ram DDR4 cl.16 a 3200MHz con profilo XMP1,dopo qualche
ritocco nel bios tutto filato liscio,strutturalmente la scheda conforme
al tipo di prodotto.
Stesso discorso per la dotazione,si avverte la mancanza di qualche vite che
va recuperata altrove e per i meno avvezzi comprendere dove collegare i
vari cavi (CPU FAN,pin del case etc.) senza un manuale cartaceo
potrebbe essere ostico.
A lavoro finito ho trovato questa scheda madre buona per la
configurazione che mi ero prefissato.
voto personale: stelle.
La mia scala di voto cos definita:
stella prodotto da evitare
stelle prodotto insufficiente,
stelle prodotto sufficiente,
stelle prodotto buono,
stelle prodotto ottimo.
Spero che questa mia recensione ti abbia aiutato a capire
di che tipo di prodotto si tratta.
Saluti…
Works with Intel Core i3-12100F flawlessly without any issues.
Just purchased my second of these for my PC building business. It has (more or less) everything you could want for. Good BIOS and diagnostic LEDs were very useful and made me realise the reason the computer would not post was because the RAM was inserted incorrectly.
The JFTPs were pretty difficult to install however, and it is a little dissapointing it only supports one case mounted fan but other than that I have no complaints
I recently purchased this to upgrade a system as I managed to get my hands on a very cheep Pentium G6400. Coupled with 16gb DDR4 ram, and a NVMe drive becomes a very quick cheep system indeed, easy to update bios and will take any 10th Gen intel chip!
Um einen mglichst preisgnstigen (noch) spieletauglichen Aufrst-PC zu bauen, habe ich dieses Mainboard mit einer i3-10105f CPU, 2x8GB DDR4-2666 RAM, 500GB Samsung 970 Evo Plus SSD und einer GTX 1060 6GB Grafikkarte kombiniert.
Das MSI H510M-A Pro liefert fr diesen Einsatzzweck alle ntigen Anschlussmglichkeiten und ermglicht sogar die Nachrstung eines WLAN-Moduls im M.2-Standard. Luxus-Optionen wie die Mglichkeit, RGB-Beleuchtung anzuschlieen, fehlen aber – das Board richtet sich klar an preisbewusste Kufer, die nicht weit ber die hufigsten Konfigurationen hinauswollen.
Etwas bedauerlich – aber Standard in dieser Preisklasse – ist, dass nur ein einziger 4-Pin-Anschluss fr einen Gehuselfter vorhanden ist. Gegebenenfalls muss ein Y-Kabel (oder Lfter mit integrierter Kabelweiche) verwendet werden, wenn zwei oder mehr Lfter fr den richtigen Luftstrom sorgen sollen. Ebenso bedauerlich ist die ziemlich alte BIOS-Version, mit der das Board ausgeliefert wird. Ein Update ist aber schnell gemacht und dank Video-Anleitung auf der MSI-Seite nicht wirklich schwierig.
Zwei Hrden in den BIOS-Einstellungen gab es fr mich. Zum einen wird auch ein 4-Pin-PWM-Gehuselfter standardmig als ungeregelte 3-Pin-Variante erkannt und muss erst auf die richtigen Werte umgestellt werden, zum anderen lie sich der Arbeitsspeicher nicht im korrekten XMP-Profil betreiben, d.h. der RAM lief nur mit 2.133 MHz statt der eigentlich geeigneten 2.666MHz. Beide Probleme konnte ich aber durch die BIOS-Einstellungen lsen, die ich in Bildform an diese Rezension anhnge. Leider musste ich diese Einstellungen selber durch Ausprobieren finden, eine Dokumentation der BIOS-Funktionen gibt es bei MSI (anders als bei anderen Herstellern) nicht.
tl;dr: Das MSI H510M-A Pro ist ein sehr preisgnstiges Board, das auf die blichsten Konfigurationen ausgelegt ist und ein sehr gutes Preis-Leistungsverhltnis aufweist. Die nicht vorhandene BIOS-Dokumentation und die damit verbundenen Startschwierigkeiten bei der Einstellung des korrekten RAM-Profils kosten aber einen Punkt. Dennoch eine klare Empfehlung!
processor 8 pin power, so no overclock
supports all intel 10 and 11 gen
support ram xmp, if using i3 10th processor then support upto 2666 ram only, for greater ram frequency use greater processor
has 1xpcie 4.0
form factor micro atx
comes with 2 sata connector 1 shield 1 m2 disk screw
no mother board screw
